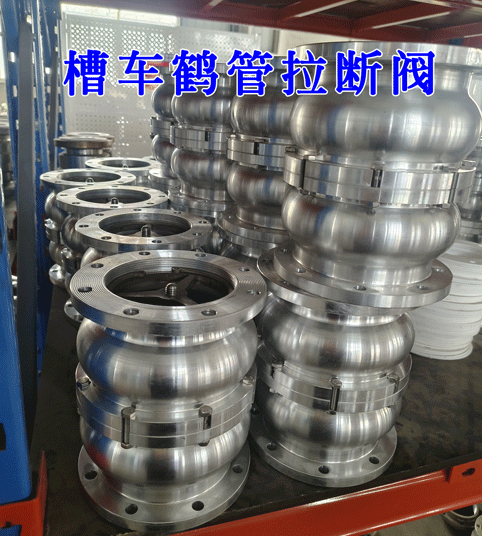

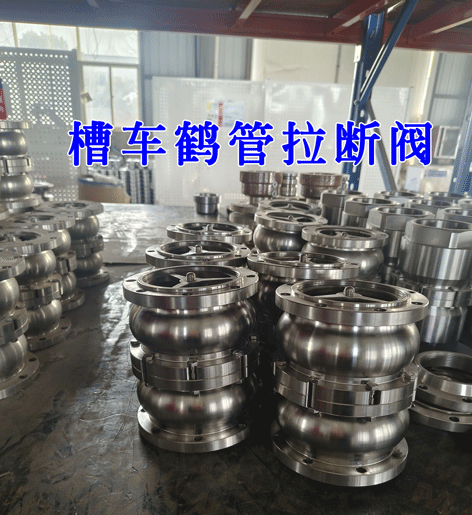

DN80/100拉斷閥304碳鋼材質襯氟生產標準與安裝使用

DN80/DN100拉斷閥（304碳鋼材質襯氟）生產標準與安裝使用規范
一、DN80/DN100拉斷閥（304碳鋼材質襯氟）生產標準
材料要求
閥體材質：
碳鋼基體需符合GB/T12229標準，襯氟層采用PTFE（聚四氟乙烯）或改性四氟材料，襯里厚度≥2mm；
密封件采用耐腐蝕氟橡膠或彈性不銹鋼骨架增強型聚四氟乙烯。
連接件：法蘭采用304不銹鋼或碳鋼襯四氟，螺栓材質需匹配介質耐蝕性。
技術參數
公稱壓力：常用PN1.6MPa、PN2.5MPa（DN80/DN100）；
溫度范圍：連續工作溫度-20℃~150℃，短時耐溫≤180℃（襯氟層需無變形）；
介質適配性：適用于液氯、酸堿等腐蝕性流體，禁止含硬質顆粒（粒徑≤0.5mm）。
密封與結構設計
采用雙密封結構：主密封為四氟包覆金屬閥座，副密封為彈性氟膠墊片；
拉斷力需預設閾值（如DN100對應2000~3000N），致斷螺栓材質為高強度合金鋼。
二、DN80/DN100拉斷閥（304碳鋼材質襯氟）安裝使用規范
安裝前準備
管道適配：
入口直管段長度≥5倍管徑，出口直管段≥2倍管徑4；
法蘭端面需平整，密封槽清潔無雜質，密封墊片選用耐溫氟橡膠（適用溫度-20℃~150℃）。
介質處理：沖洗管道至無焊渣、銹蝕物，確保介質流速≤3m/s（防襯層磨損）。
安裝步驟
法蘭連接：
按對角線順序分3次擰緊螺栓，扭矩按GB/T9124標準執行（如M16螺栓扭矩80~100N·m）；
閥門流向箭頭需與介質流動方向一致。
應急脫離裝置：
夾緊機構需預裝拉斷鋼絲繩，調節斷裂力至設計值（誤差±5%）；
鶴管連接時，鋼絲繩長度應確保拉斷前鶴管夾角≤170°。
調試與驗收
密封性測試：以1.5倍公稱壓力保壓30分鐘，泄漏量≤0.01mL/min；
拉斷功能驗證：模擬超載工況測試脫離響應時間（＜1秒）及兩端密封關閉效果。
安全與維護
防護措施：
安裝區域需配置防靜電接地（接地電阻≤10Ω），避免腐蝕性介質噴濺；
冬季停機需排空存液，防止低溫凍裂14。
定期維護：
每月檢查襯氟層完整性（無鼓包、裂紋），每季度更換老化密封件；
年度檢修時檢測致斷螺栓強度（強度下降＞10%需更換）。
三、DN80/DN100拉斷閥（304碳鋼材質襯氟）關鍵參數對比表
參數 DN80拉斷閥 DN100拉斷閥
公稱壓力 PN1.6/2.5MPa26 PN1.6/2.5MPa
適用溫度 -20℃~150℃14 -20℃~150℃
拉斷力范圍 1500~2500N46 2000~3000N
流量適配性 流速≤2.5m/s3 流速≤2.0m/s
注：生產與安裝需嚴格遵循HG/T3704《襯聚四氟乙烯鋼管和管件》標準，確保耐腐蝕性與機械強度匹配工況需求。
