火車上裝鶴管、密閉裝車鶴管密封油氣泄漏分析與改進？
火車上裝鶴管、密閉裝車鶴管密封油氣泄漏分析與改進？隨著中國環保管控要求的提高，三苯、航煤等油品裝車必須滿足VOC排放要求。文章對輕質油品火車上裝鶴管密封油氣泄漏的原因進行了綜合分析，并提出改進建議，以提高輕油密閉裝車鶴管的社會效益和環境效益。
某煉油廠有2座輕油火車裝車棧橋，主要充裝汽、柴油、航煤、三苯、石腦油等油品，在用小鶴管139套，采用錐形密封裝車小鶴管。近年隨著國內環保管控要求的升級，GB31570—2015《石油煉制工業污染物排放標準》等標準明確了對三苯、航煤等油品裝車的VOC排放要求，為保證環保排放達標，減少油品揮發對環境的污染，該廠經過調研，對鶴管密封進行了設備升級。
1油品密閉裝車現狀
目前國內輕質油品裝車主要使用G60、G70等型號罐車，裝油口直徑為560mm，影響密閉裝車鶴管密封性的因素主要有對位準確性、罐車裝油口制造偏差、裝油過程中罐車沉降以及罐車內氣壓等。
主要表現在以下方面：一是鶴管密封與罐車口對位不準確，造成罐車口與鶴管中心在垂直于鐵軌方向偏移；二是罐車裝油口存在裝油接觸面傾斜及凹凸不平的制造偏差；三是裝車過程中，隨著油品裝載量增大，罐車懸掛系統受重力沉降，鶴管密封無法隨動；四是裝車過程中罐車內氣壓增大，鶴管密閉壓緊力不足，油氣壓力會使鶴管密封效果變差導致油氣泄漏。以上情況導致裝車過程中油氣密閉效果差，不能滿足環保排放標準。
2國內鶴管的主要密封形式
目前，國內上裝式鶴管的密封型式主要有:平面型、錐型、充氣囊型、平衡式、用型密封。
2.1平面型密封
密封原理：平面型密封利用鶴管上部氣缸的重力，或以彈簧反作用力作為密封力，以實現密閉裝車。
主要缺陷：無法有效克服罐車裝油口的制造偏差及罐車沉降密封隨動的問題。
2.2錐型密封
密封原理：錐型密封通過在鶴管下部固定錐形橡膠密封，裝車時伸入罐車內通過氣缸重力實現壓緊密封。
主要缺陷：一是國內各鶴管生產廠家選用氣缸規格不同，部分自重較小的氣缸無法提供足夠的自重壓緊力；二是無法克服罐車裝油口的制造偏差。
2.3充氣囊型密封
密封原理：利用深入罐口內的充氣氣囊充氣膨脹來脹緊罐口內壁，使橡膠氣囊與罐車罐口緊密結合。
主要缺陷：一是結構復雜，需要?dú)庠矗黾硬僮鞒�、放氣體步驟。二是橡膠氣囊長期使用老化損壞后，空氣將在裝車過程中直接注入罐車，安全風險極大，若使用氮?dú)�，又可能造成人員氮?dú)庵舷⒌娘L(fēng)險，如圖1所示。
2.4平衡式密封
密封原理：利用密封裝置自重大于罐車內氣壓實現裝油密封，其密封裝置為柔性，可補償罐車裝油口平面傾斜的制造缺陷。
主要缺陷：不能克服罐車裝油口凹凸不平的制造缺陷，密封橡膠內部無骨架，長期受重力，撕裂損壞較多，如圖2所示。
2.5用型密封
密封原理：對罐車口進行配套改造，鶴管的一部分立管直接安裝在罐車內，克服了裝油過程中的上述問題。
主要缺點：裝油罐車數量多，改造難度大，費用高，目前使用較少，如圖3所示。
3泄漏原因分析
操作原因?qū)е满Q管與罐車對位不準，密封裝置壓偏。人員操作忽略鶴管對位準確度，垂直方向上火車罐車口與鶴管中心偏差較大，密閉蓋壓偏，無法起到密封作用。
密封裝置壓緊力設計不足，未考慮罐車沉降因素。根據GB20950—2007《儲油庫大氣污染物排放標準》4.2.4規定：油氣回收系統在收集油罐車罐內的油氣時對罐內不宜造成超過4.5kPa的壓力，在任何情況下都不應超過6kPa。按罐內氣壓6kPa、罐口直徑560mm計算，裝車過程中理論上產生的對密封向上推力為1476N，因各廠家設計氣缸或利用密封裝置自重時未考慮密封要求，裝車過程中，罐車內背壓會導致密封蓋微抬泄漏的現象。同時，部分廠家密封裝置設計，未考慮罐車裝油過程中的沉降因素，密封無法跟隨密閉。
密封裝置設計未考慮火車罐車裝油口的制造偏差�；疖嚬捃囇b油口普遍存在徑向不規則、罐口平面度差的問題，單邊大傾斜高差甚至達到80mm，且裝油平面凹凸不平，同時鶴管下降過程中自身也會有一定的偏斜，密封裝置設計時未考慮偏差補償。
配套油氣回收啟動壓力設定有偏差。部分油氣回收設施根據入口管線壓力啟動，如設定壓力為4.5kPa啟動油氣回收，實際上由于罐車至油氣回收設施管線沿途管阻及壓損，罐車口處的油氣壓力將大于4.5kPa，用微壓表抽測，可達到8.2kPa，超出標準6kPa的要求。
4目前國內鶴管密封的改進方式
上裝桁架鶴管鎖緊式密封裝置(圖4、圖5)。

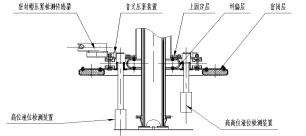

密封原理：利用用氣缸驅動鎖緊機構，鎖緊機構伸出筒體，從罐車口內部鎖緊，使蓋板上的橡膠密封墊緊貼于罐車口，橡膠墊被壓縮貼緊罐車口并產生適量的變形而實現密封裝置與罐車口的良好密封。柔性波紋節自調式密封蓋(圖6)。
密封原理：采用發泡軟橡膠密封面，密封蓋設有波紋節，可以調節補償火車罐口制造偏差。升降氣缸的自重預壓緊力遠大于裝車時罐內產生的油氣壓力(背壓)，使密封面貼合在罐口上，滿足VOC治理的要求。伺服電機隨動密封(圖7、圖8)。
密封原理：利用伺服電機驅動外臂運動壓縮氣囊來密封罐口，密封蓋上設計氣囊起補償扶正作用。密封裝置內預設接觸開關，罐車沉降接觸開關反饋信號伺服電機驅動密封下壓，實現隨動壓緊。
