一種流體介質裝車鶴管，一種油品下裝鶴管產品介紹

2024/8/19 16:55:28　字體：大中小　瀏覽 157

      目前，下裝鶴管主要適用于成品油、化工介質等裝車，平時下裝鶴管在管線內都充滿了流體介質，尤其是到了夏天，管線受到暴曬，介質受熱容易膨脹，使管線里的壓力陡然升高，現有下裝鶴管的軟管均采用金屬軟管，其柔性較差，不利于油品的裝車；同時，現有金屬軟管均通過彎管與下裝鶴管的外臂相接，不能調整裝車彎曲，容易經常發生斷裂、產生泄漏，安全系數不高，嚴重影響下裝鶴管的使用壽命。
      一種可提高安全性及使用壽命的油品下裝鶴管。通過以下技術方案實現的，一種油品下裝鶴管，包括安裝在鶴管安裝平臺上的立柱、內臂和外臂，在內臂和外臂之間安裝有平衡裝置，所述立柱上固定有與油庫相接的出油管，出油管與內臂之間、內臂與外臂之間均通過旋轉接頭Ⅰ相接，其特點是：在外臂遠離內臂的一端連接有復合軟管，在復合軟管與外臂之間設有減少復合軟管彎曲拉力的旋轉接頭Ⅱ,所述旋轉接頭Ⅱ包括與外臂固定相接的接頭法蘭Ⅰ和與接頭法蘭Ⅰ固定相接的外圈Ⅰ,在外圈Ⅰ內設有與外圈Ⅰ相對轉動的內圈Ⅰ,內圈Ⅰ與復合軟管固定相接；在復合軟管的出口端設有與油罐車注油接口配合的干式閥，在干式閥與復合軟管之間設有調節干式閥與油罐車注油接口對接的旋轉接頭Ⅲ,所述旋轉接頭Ⅲ包括與復合軟管固定相接的接頭法蘭Ⅱ和與接頭法蘭Ⅱ固定相接的外圈Ⅱ,在外圈Ⅱ內設有與外圈Ⅱ相對轉動的內圈Ⅱ,內圈與干式閥固定相接。
      干式閥包括通過彎管與旋轉接頭Ⅲ內圈Ⅱ相接的干式母接頭和與干式母接頭配合的干式公接頭，干式公接頭安裝在油罐車的注油接口處。
      與現有技術相比，下裝鶴管采用復合軟管，利用復合軟管的內外鋼圈承擔彎曲和徑向的拉伸力，使得復合軟管局部受外力撞擊不易損壞，柔軟性好，高脈沖壓力可達工作壓力的5倍；利用設置在復合軟管與外臂之間的旋轉接頭Ⅱ,以及設置在干式閥與復合軟管之間的旋轉接頭Ⅲ,可減少復合軟管彎曲拉力，同時，也方便了干式閥與油罐車注油接口對接，提高了下裝鶴管的安全性及使用壽命。
附圖說明

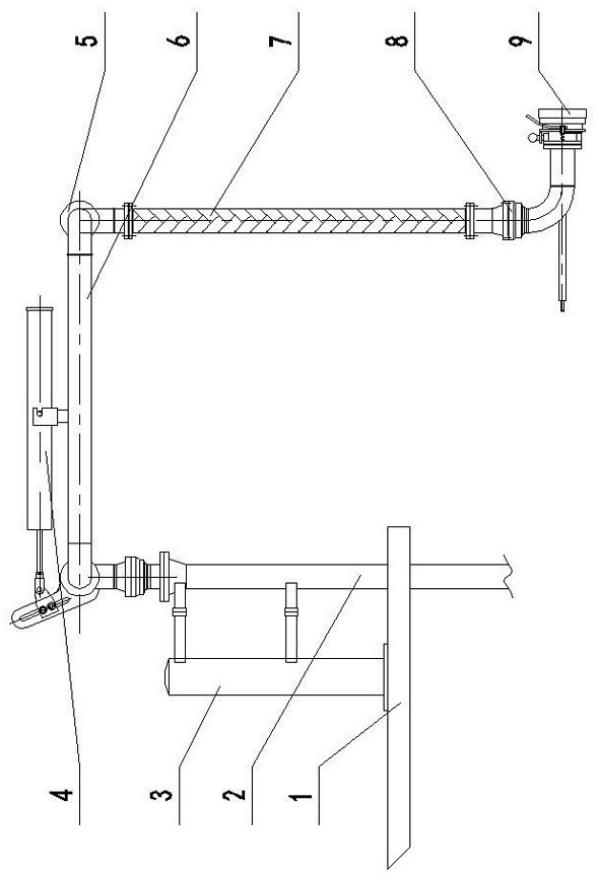

      圖1為下裝鶴管的結構示意圖。
具體實施方式
      一種油品下裝鶴管，包括安裝在鶴管安裝平臺1上的立柱3、內臂和外臂6，在內臂和外臂之間安裝有平衡裝置4，所述立柱3上固定有與油庫相接的出油管2，出油管與內臂之間、內臂與外臂之間均通過旋轉接頭Ⅰ相接，在外臂遠離內臂的一端連接有復合軟管7，在復合軟管7與外臂之間設有減少復合軟管彎曲拉力的旋轉接頭Ⅱ5，所述旋轉接頭Ⅱ5包括與外臂固定相接的接頭法蘭Ⅰ和與接頭法蘭Ⅰ固定相接的外圈Ⅰ,在外圈Ⅰ內設有與外圈Ⅰ相對轉動的內圈Ⅰ,內圈Ⅰ與復合軟管固定相接；在復合軟管的出口端設有與油罐車注油接口配合的干式閥9，在干式閥與復合軟管之間設有調節干式閥與油罐車注油接口對接的旋轉接頭Ⅲ8，所述旋轉接頭Ⅲ包括與復合軟管固定相接的接頭法蘭Ⅱ和與接頭法蘭Ⅱ固定相接的外圈Ⅱ,在外圈Ⅱ內設有與外圈Ⅱ相對轉動的內圈Ⅱ,內圈Ⅱ與干式閥固定相接。下裝鶴管采用復合軟管，利用復合軟管的內外鋼圈承擔彎曲和徑向的拉伸力，使得復合軟管局部受外力撞擊不易損壞，柔軟性好，高脈沖壓力可達工作壓力的5倍。利用設置在復合軟管與外臂之間的旋轉接頭Ⅱ,以及設置在干式閥與復合軟管之間的旋轉接頭Ⅲ,可減少復合軟管彎曲拉力，同時，也方便了干式閥與油罐車注油接口對接。所述平衡裝置4為彈簧缸。
      干式閥包括通過彎管與旋轉接頭Ⅲ內圈Ⅱ相接的干式母接頭和與干式母接頭配合的干式公接頭，干式公接頭安裝在油罐車的注油接口處。
