選擇卸油鶴管應注意的問題分析

       有些卸車棧橋不能滿足上卸鶴管的應用條件，使卸油作業難以進行，為此提出根據所卸介質的揮發性合理選擇鶴管，鶴管出廠前做虹吸試驗，加強鶴管的密封性，密封圈應設計成自封式，自動補償密封圈磨損的能力，如采用“O”型圈時，應保證密封圈的壓縮量可調。在上卸作業的工藝流程中，高位匯管布置會破壞鶴管的虹吸能力，使上卸速度減慢，甚至終止卸油，而低位匯管能避免鶴管間相互干擾，降低對管系嚴密性的要求，從而順利地實現上卸作業。同時，若在泵入口管道的前部加一容氣罐，并在其上設置液位計和支管到真空泵入口，則會大大改善工況，提高匯管的真空度，確保任何液體介質順利上卸。
       上卸鶴管是卸除火車罐車及汽車罐車罐內液體介質的必要設備。隨著我國儲運事業的發展，新建及改建的卸車棧橋逐漸增多，但有些卸車棧橋?qū)ι闲耳Q管的應用條件未能滿足，從而使卸油作業困難，甚至無法卸除罐內液體，造成更換鶴管或修改工藝流程，損失較大。為保證卸油作業順利進行，對使用上卸鶴管提出以下看法。
按介質的揮發性選擇上卸鶴管
       目前，國內外上卸鶴管的品種繁多，一般分為套筒式(見圖1)及杠桿式(見圖2)兩類。前者操作方便，但鶴嘴標高較高，適用于卸除揮發性較低的液體介質，如潤滑油、水等；后者操作較困難，且需另設小膠管抽盡余液，但鶴嘴標高較低，適用于卸除揮發性較高的液體介質，如汽油、甲苯等，因此，要根據所卸介質的揮發性合理選擇鶴管。
圖1套筒式上卸鶴管
圖2杠桿式上卸鶴管
上卸鶴管的特殊要求
       為保證鶴管有較長的使用壽命，確保卸油作業的順利進行，除滿足基本要求外，上卸鶴管還應滿足以下要求。
1.出廠前應做虹吸試驗
       出廠前應在強度試驗合格后將鶴嘴伸到大長度(對圖1將各套簡展開),使底部放入儲液槽內(有條件時，盡量用所卸介質中揮發性較大者),然后用真空泵將液體抽上，使鶴管及所連管道內充液高度大于鶴嘴長度，造成虹吸條件(見圖3),而后停泵，打開閥1,開動離心泵(或用桶)為被抽吸的儲液槽補加相應介質，使鶴嘴下端不脫離液面，持續30min無斷流(其間應擺動鶴嘴)為合格。

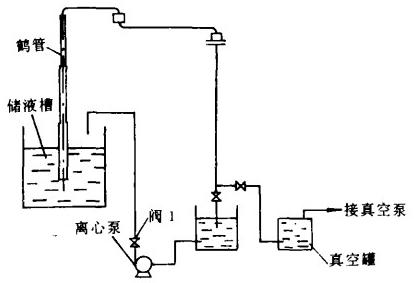

圖3鶴管虹吸試驗裝置
       另外一種試驗方案也可替代上述虹吸試驗：將鶴管鶴嘴套筒展開，在鶴嘴下端及鶴管的另一端用盲板封閉，將鶴管以1.25～1.5倍的設計真空度(利用真空泵抽吸內部氣體),進行真空試驗，真空表在30min內下降值不超過額定值的1%為合格。
2.補償密封圈磨損
       鶴管中用于相對運動的密封圈有兩種工況：一種為旋轉型，用于內外套之間的旋轉接合面上；另一種為軸向移動型，用于套筒式鶴嘴兩導油套之間的密封面。這兩種密封圈工作一段時間后必然發生磨損，而上卸鶴管其密封性的要求較其它上裝或下卸鶴管嚴格得多，因此在密封件結構處理上有兩個措施：
       ①密封圈結構本身設計成自封式，如Y型、X型和V型等，這種結構有自動補償密封圈磨損的能力，使用壽命較長；
       ②密封圈采用簡單的“O”型圈時，在結構上應保證密封圈的壓縮量可調，或可快速方便地更換。
工藝安裝宜保證低位布置匯管
       在上卸作業的工藝流程中，對于匯管的布置有兩種方式，即高位匯管(見圖4)和低位匯管(見圖5)兩種。前者將匯管安裝在棧橋面下，在火車罐車高及低液位之間；低位匯管是將其安裝在地面或地下，處于火車罐車低液面之下。

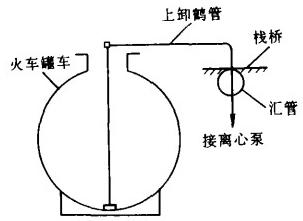

圖4高位匯管布置

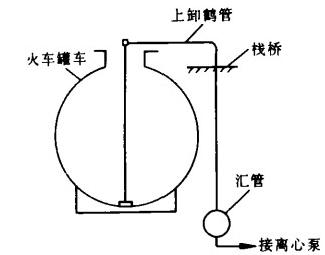

圖5低位匯管布置
1.高位匯管布置
       由于上卸棧橋一般較長，鶴管較多，連于泵房的匯管比棧橋更長。對于高位布置的匯管，將有幾十個鶴管連于其上，同時進行卸油作業，管系中有許多閥門、法蘭和鶴管，總要有些泄漏。由于匯管處于一定的真空狀態，空氣將通過這些不嚴密處進入?yún)R管，加之一些易揮發性介質，也因真空工況而汽化，而接入泵房泵上的工藝管線只能在棧橋一端或中部，進入?yún)R管的氣體不能及時被泵抽走而集聚在匯管頂部，使匯管的真空度降低，且隨著火車罐車內液面下降及時間的推移，真空度越來越低，破壞了鶴管的虹吸能力，使上卸速度減慢，甚至終止卸油。在匯管與接向泵房的管道相交處，液流中的氣體含量增多，泵的工作條件惡化。另外多個鶴管不可能同時卸完，先卸完的鶴管鶴嘴下端，空氣瞬時傳入鶴管進入?yún)R管，使匯管中的真空度破壞，必將中斷各鶴管的上卸作業。
2.低位匯管布置
       低位匯管的頂端位于罐車低液位之下，鶴管在整個抽吸過程中完全處于虹吸的狀況，其它鶴管、閥門等的操作，以及某些鶴管抽盡余液從鶴嘴底部進氣也與正在進行的上卸作業無關。避免了鶴管間互相干擾，對管系嚴密性的要求就降低了，順利地實現上卸作業，因此，在有條件的情況下和卸除揮發性高的液體介質時，盡量采用匯管低位布置。

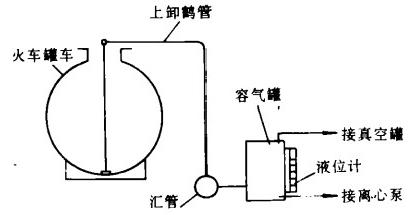

圖6卸油流程容氣罐布置
增設容氣罐有利于上卸作業
       由于通往泵房的管道直接插入?yún)R管上，匯管內只要有氣體存在，必然在此處造成氣(或汽)液混合物，液體中含氣量的增加對泵的工況不利。不僅降低效率，且對葉片(離心泵)造成氣蝕，嚴重時損壞葉片，使泵無法工作。若在泵入口管道的前部加一容氣罐(見圖6),并在其上加設液位計及上端加設可以抽吸氣體的支管到真空泵入口，則工況會大為改善。這樣離心泵不會再吸入氣液混合物，同時提高了匯管的真空度。只要容氣罐容量及安裝方位適度，就會確保任何液體介質的順利上卸，保證泵的高效及較高的使用壽命。
