      油品裝車鶴管組成介紹及使用結構圖分析，成品油的運輸，一般采用火車、汽運、船運、管道運輸?shù)确绞�。其中，管道運輸成本低效率高，但是管道運輸初始投資大，多適用于短途內部運輸，目前我國成品油長距離運輸中采用管道的較少，主要還是依靠傳統的火車，或者汽運、船運。
      對于火車運輸來說，是要火車車廂上安裝油罐，通過鶴管將成品油輸入到油罐內。鶴管作為油罐車裝卸設備，其性能好壞直接影響裝卸速度和裝卸場地的安全生產。
      油品裝車鶴管本體是由升降管、三通、行走小車、密閉罩等組合而成。行走小車帶動三通和升降管水平對位，對位完成后，升降管下降，使升降管開口與三通對齊，油品通過升降管和三通進入火車罐口。由于升降管不裝車時完全暴露在空氣中，空氣中的污染物很容易通過升降管開口進入升降管內部和升降管外部，造成裝車過程中油品易被污染。因此，如何保護鶴管，有效密封，是有待解決的問題。
      油品裝車的鶴管，包括：軌道梁；在軌道梁上移動的行走小車；伸縮式升降管，安裝在行走小車上；還包括密閉清潔裝置，與伸縮式升降管相套接，密閉清潔裝置包括：
      上連接板，具有管道上通孔：下連接板，具有管道下通孔；平衡器，設置在上連接板和下連接板之間；上接口板，具有上接口，上接口連通管道下通孔；下接口板，具有下接口，下接口板通過支撐臂連接上接口板；橡膠封閉通路，上端連通上接口，下端連通下接口；橡膠封閉通路的中部由橡膠管壁彈性擠壓封閉。
優選油品裝車鶴管中還包括：
      塑性刮油圈，下接口板的下接口。上接口為喇叭形接口。
技術效果：
      1)在退出橡膠封閉通路230后，橡膠封閉通路的中部由橡膠管壁彈性擠壓封閉，防止空氣進入鶴管管路的前端，防止空氣與油料氧化反應，能良好的滿足鶴管的密封需求。
      2)在鶴管退出下接口221時候，可以憑借彈性刮下鶴管外壁粘帶的油品，防止油品被帶入緩沖器中，滿足鶴管的清潔需求。
      根據下文結合附圖對裝車鶴管具體實施例的詳細描述，技術人員將會更加明了裝車鶴管的上述以及其他目的、優點和特征。

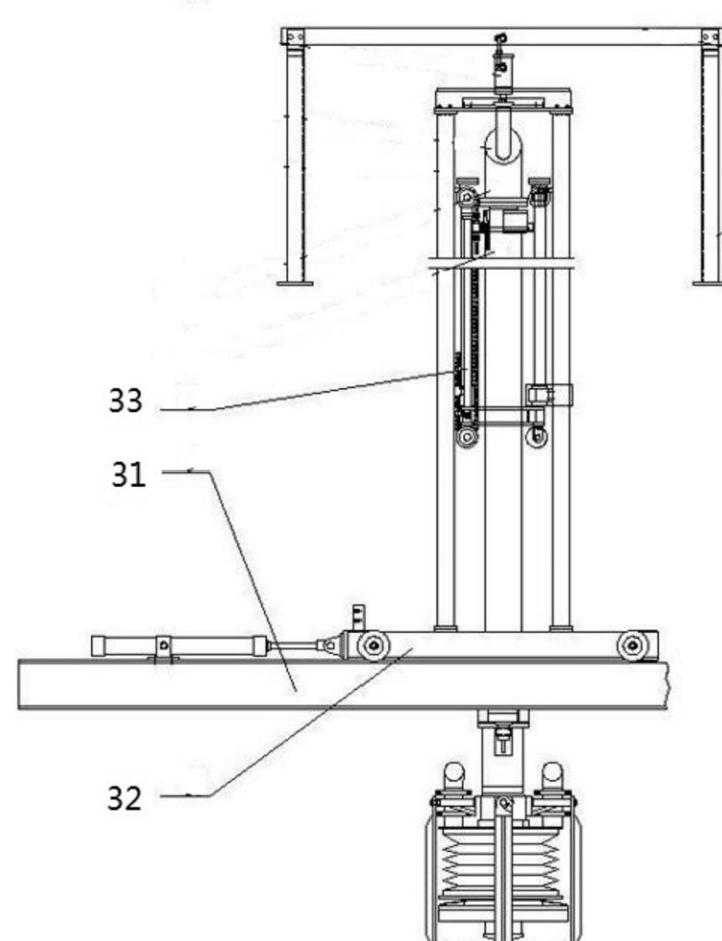

      圖1是油品裝車鶴管提供的油品裝車鶴管的結構圖；

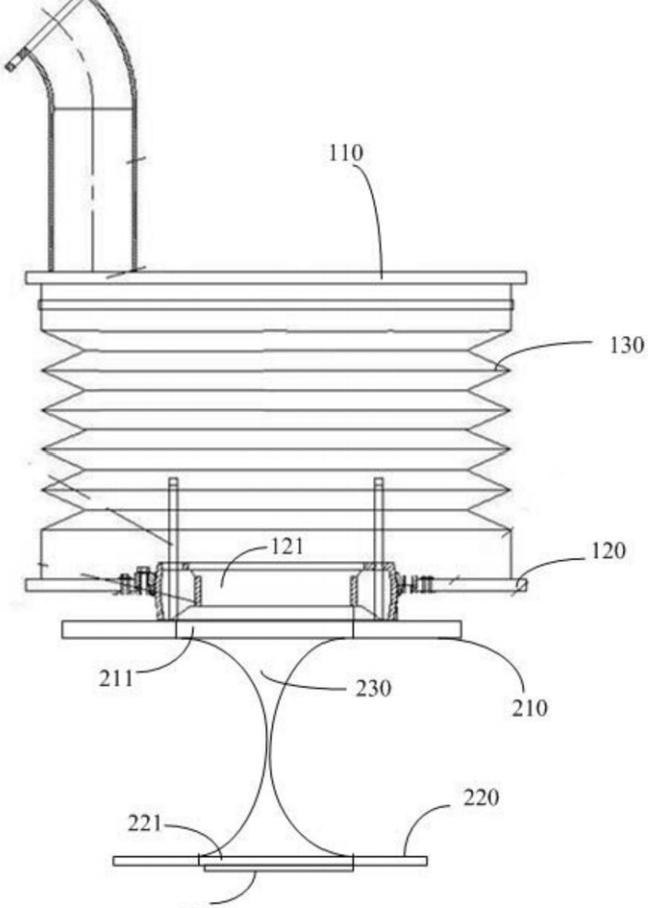

      圖2是油品裝車鶴管提供的油品裝車鶴管的密閉清潔裝置的結構圖。
