液化氣鶴管產品說明（技術特點、優勢、裝車完畢維護事項）

     鶴管適用介質：液氨、液氯、液堿、液化石油氣、二甲醚、醇類、酸類、烷類、油品等液體和氣體介質。
     適用車型：汽車槽車、火車槽車、槽船、鋼瓶等。
     液化氣鶴管可選附件：球閥、快裝接頭、松套法蘭、緊急拉斷閥、定量裝車控制系統（含流量計、調節球閥、壓力表、溫度及壓力變送器）等。

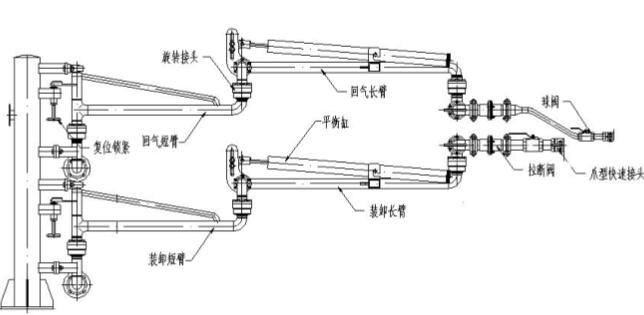

     汽車液化氣鶴管是由多個旋轉接頭，多節管任相同或不同，長粗不一的管道。管件、珠閥、法蘭、快裝接頭、防靜電裝置。彈簧缸平衡裝置及定量裝車控制系統等組成的裝車設備，可實現一組續連接管電在三維空間完成指定運動。汽車液化氣鶴管也稱為液化氣裝卸臂、輕烴裝卸臂、流體裝卸臂、液體裝卻臂等。

     制造標準:
中華人民共和國NG/121608-96《液本裝卸胃》

設備選材:根據介質可選擇碳鋼、不銹鋼，碳鋼襯四氟、碳鋼有PO/PP等。
     設備規格:
液相管道公稱口徑為DN50氣相管道公稱口徑為DN25；
     設計溫度:-40C±60C；
     設計壓力: 4.OMIPa；液化氣鶴管技術特點
     用于液化氣、輕烴等液化危險品槽車底部裝車操作:平衡可通過彈簧缸式和配重式來實現;管道材質為20#無縫鋼管;

     接車形式:快裝接頭(汽車)、松套法蘭(火車)。
     鶴管旋轉接頭密封材質為聚四氟乙烯，具有磨損自補償性和自潤滑性。
     配備防靜電裝置。
可根據客戶需求配備其它裝置，如定量裝車控制系統等。
液化氣鶴管優勢：
     安全環保性：杜絕了軟管爆裂類安全，環保事故發生，確保了裝卸安全、
     高效性：在控制安全裝車流速的前提下提高裝車效率，流速可達25T/H。
     經濟性：辦管使用壽命為半年到一年，而裝卸鶴管可達10年以上。
     便捷性：安裝簡便，操作輕便，維護方便，維修量極小。
     平衡性：彈簧缸式平衡與配重式平衡相結合，氣液相連接臂±30度位。
液化氣鶴管裝車完畢

     裝車將買完平時，聲光報警啟動，提示裝車倒計時，裝車完平后，按用
戶裝卸車工序哭閉果、聞，將導電夾復位。

     分別將外伸牙快裝接頭與槽車液粗/氣相接口的快裝接頭脫開。
     分別將裝卸臂液相/氣相營操作至內外臂全部復堡鎖定狀態，掛好外伸臂
△蓋好液相/氣相外伸臂快裝接頭和槽車液相/氣相快駛接頭的封蓋。

     引導槽車駛出工作區域。

液化氣鶴管維修事項：
     日常檢查和維護檢查導靜電系統的電阻不大于4歐姆，否則不得作業:更換損壞的導電帶;打磨或更換污損的、氧化的觸點等。檢查并及時緊固所有松動的螺絲。
     潤滑每1-2年打開外臂平衡彈簧缸塑料蓋并下壓外臂，使彈簧壓縮，這時在缸體內加注鈣基或鋰基潤滑脂。每1一2年對旋轉接頭進行一次換酯潤滑，方法如下:打開開旋轉接頭外圈上的螺塞，向注油孔注入鋰基潤滑脂，直至從旋轉接頭與流體管道結合部流出干凈的潤滑脂為止( 在注脂中不要讓滾珠滾出來)，然后擰上螺塞，轉動臂使旋轉接頭轉動，每轉動1/4圈重 復按此方法注潤滑脂一次，直至一圈。
     外臂平衡調節鶴管在使用前若發現平衡性降低或平衡異常時，非業平衡調節會造成設備損壞和安全事故，故不要自行調節，須廠家指導調節，在無法調整平衡時，更換彈簧缸。

     更換主密封圈長年使用的密封圈會因磨損而發生滲漏，此時應及時與廠家取得聯系，由廠家更換主密封件，現場操作人員不得擅自更換主密封，造成質量安全事故的需承擔相關責任。特別警告：
     更換主密封件，須由廠家業工程技術人員進行更換!操作人員進行裝車時須穿能導除靜電的衣服、手套及鞋子，使用不產生火花的工具。為保證裝車量的準確性，氣相平衡線手閥打開前，請確認槽車內壓與液化氣儲罐內壓相當!臂只在裝卸作業或維修保養時打開，其余時間均處在復位狀態!在臂沒有復位前，槽車不得進入裝卸工作區!嚴禁在作業現場修車;裝車作業時嚴禁槽車移動!

     操作臂時嚴禁將導靜電裝置上的任何零部件作為著力點拉扯!嚴禁在暴風雨及惡劣的天氣條件下進行裝車作業。本說明書只針對所配備的產品，若用于其它產品，本公司無法保證其使用效果。未經本公司授權，用戶切勿對本設備進行改造;在使用過程中如遇問題，請與本公司聯系解決。
