1、鶴管主要技術參數：
1）、甲醇卸車鶴管：
1.1型號：AL2503B5 DN80
1.2設備主要部件：立柱、5個GAS型旋轉接頭連接的管道系統、接車管（配球閥和快速接頭）、接管法蘭、彈簧缸外臂平衡機構、內臂鎖緊機構、導靜電帶等；
1.3數量：14臺(右旋7臺,左旋7臺)；
1.4口徑：DN80
1.5輸送介質：甲醇；
1.6介質溫度：40℃常溫；設計溫度：-19~+100℃
1.7介質壓力：0.388Mpa；設計壓力：1.0MPa；
1.8接管法蘭標準：GL150, HG/T20615,WM,RF；
1.9材質要求：管道材質：20#
1.10 汽車鶴管現場參數：棧臺高度：150mm;立柱中心站臺邊緣距：300㎜；罐車接口高度：700㎜~1400㎜；汽車漂移范圍：見附包絡線圖；接口法蘭距棧臺高度：150㎜
2）、輕芳烴裝車鶴管：
2.1 型號：AL1412FH3 DN80/50
2.2 設備主要部件：立柱、4個GAS型旋轉接頭連接的液相管道系統、由軟硬管結合組成的氣相管道系統、垂管、密封帽、接管法蘭（氣、液相）、彈簧缸外臂平衡及鎖緊機構、內臂鎖緊機構、聲光液位報警、導靜電帶等；
2.3 數量：4臺(右旋2臺,左旋2臺)；
2.4 口徑：DN80/50
2.5 輸送介質：輕芳烴；
2.6 介質溫度：40℃常溫；設計溫度：-19~+100℃
2.7 介質壓力：0.3Mpa；設計壓力：1.0MPa；
2.8 接管法蘭標準：GL150, HG/T20615,WM,RF；
2.9 材質要求：管道材質：20#,垂管材質：鋁。
2.10 汽車鶴管現場參數：棧臺高度：3200mm;立柱與槽車中心距：2500mm；立柱中心站臺邊緣距：250㎜；罐車接口高度：2600㎜~3800㎜；汽車漂移范圍：見附包絡線圖；接口法蘭距棧臺高度：1200㎜。
3）、重芳烴裝車鶴管：
3.1 型號：AL1402FH3 DN80
3.2 設備主要部件：立柱、4個GAS型旋轉接頭連接的管道系統、垂管、接管法蘭、夾套伴熱系統、彈簧缸外臂平衡及鎖緊機構、內臂鎖緊機構、聲光液位報警、導靜電帶等；
3.3 數量：2臺(右旋1臺,左旋1臺)；
3.4 口徑：DN80
3.5 輸送介質：重芳烴；
3.6 介質溫度：80℃；設計溫度：-19~+150℃
3.7 介質壓力：0.3Mpa；設計壓力：1.0MPa；
3.8 接管法蘭標準：GL150, HG/T20615,WM,RF；
3.9 材質要求：管道材質：20#,垂管材質：鋁。
3.10 汽車鶴管現場參數：棧臺高度：3200mm;立柱與槽車中心距：2500mm；立柱中心站臺邊緣距：250㎜；罐車接口高度：2600㎜~3800㎜；汽車漂移范圍：見附包絡線圖；接口法蘭距棧臺高度：1100㎜.
4）、液化氣裝車鶴管：
4.1 型號：AL2543F5 DN50/25
4.2 設備主要部件：立柱、5個GAS型旋轉接頭連接的液相管道系統、5個GAS型旋轉接頭連接的氣相管道系統、液相接車管（配球閥和快速接頭）、氣相接車管（配球閥和快速接頭）、接管法蘭（氣、液相）、彈簧缸外臂平衡機構、內臂鎖緊機構、導靜電帶等；
4.3數量：2臺(右旋1臺,左旋1臺)；
4.4口徑：DN50/25
4.5 輸送介質：液化石油氣；
4.6 介質溫度：40℃常溫；設計溫度：-19~+100℃
4.7 介質壓力：1.04Mpa；設計壓力：2.5MPa；
4.8 接管法蘭標準：GL300, HG/T20615,WM,RF；
4.9 材質要求：管道材質：20#；
4.10汽車鶴管現場參數：棧臺高度：150mm;立柱中心站臺邊緣距：300㎜；罐車接口高度：700㎜~1400㎜；汽車漂移范圍：見附包絡線圖；接口法蘭距棧臺高度：150㎜
2、焊接：
2.1管道對接焊縫一律為鎢極手工氬弧保護焊；
2.2鋼結構件焊縫應符合GB10854的規定；
3、鶴管外臂配有彈簧缸平衡機構平衡重力矩，適合手動操作。

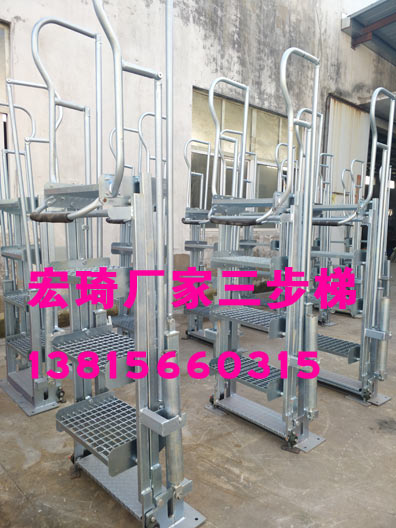

6、活動梯、三步梯、四步梯、五步梯：
6.1 活動梯、三步梯、四步梯、五步梯型號：SA3、SA4、SA5
6.2 活動梯主要部件包括：彈簧缸平衡機構、活動梯大架、活動梯扶手、上框架、下框架、齒型踏步（包括前踏步、中間踏步）、防碰支腿、復位鏈條等。
6.3 活動梯數量：6臺；
6.4 活動梯伸展長度：1250㎜；
6.5 活動梯欄桿寬度：600㎜；
6.6 活動梯防腐處理：鍍鋅；
6.7 活動梯材質：碳鋼；
6.8 彈簧缸平衡機構平衡活動梯的重力矩，使活動梯操作輕便。
