磷酸鹽加藥裝置及加藥系統產品使用分析

     在水處理作業過程中，常常需要向待處理的水中加入除垢劑、絮凝劑、消毒劑等處理藥劑對水進行處理，為了保證水處理過程的進行，必須穩定的、間隔性向待處理的水中加入藥劑，目前現有的磷酸鹽加藥裝置大都不能自動的穩定的間隔性加藥，難以滿足使用的要求。
     磷酸鹽加藥裝置，其能夠自動化間隔加藥，提高了對加藥過程的控制。其具有結構簡單，使用方便，加藥穩定的優點。
     磷酸鹽加藥裝置，其包括內設有一腔和二腔的加藥罐本體，二腔內設有可旋轉的隔板，隔板的下方設有環形的擋板，隔板和擋板配合將二腔分隔成上下布置的三腔和四腔，隔板開設有開口，擋板上開設有與開口對應的加藥口，加藥罐本體設有與一腔連通的進水口和排液口以及與三腔連通的進藥口，一腔和四腔連通。腔和四腔通過通道連通，加藥罐本體還設有用于開閉通道的密封組件。密封組件包括密封板及用于驅動密封板往復移動的驅動組件。用于測量一腔內液位的液位計。加藥口鉸接有密封蓋，密封蓋與加藥口之間連接有彈簧。三腔內還設有密封圈，密封圈的截面為L形，密封圈分別與隔板和擋板抵接。加藥裝置包括與隔板連接的驅動軸及用于驅動驅動軸旋轉的旋轉電機。三腔的內壁設有相對布置的紅外線發射器和紅外線接收器，紅外線發射器、紅外線接收器電連接有用于控制旋轉電機開閉的控制組件。還包括用于對一腔內物料進行攪拌的攪拌裝置。
     有益效果是：磷酸鹽加藥裝置實施例提供的加藥裝置包括內設有一腔和二腔的加藥罐本體，二腔內設有可旋轉的隔板，隔板的下方設有環形的擋板，隔板和擋板配合將二腔分隔成上下布置的三腔和四腔，隔板開設有開口，擋板上開設有與開口對應的加藥口，加藥罐本體設有與一腔連通的加水口和和排液口以及與三腔連通的加藥口，一腔和四腔連通。磷酸鹽加藥裝置提供的加藥裝置能夠自動化間隔加藥，提高了對加藥過程的控制。磷酸鹽加藥裝置還提供了一種加藥系統，其具有結構簡單，使用方便，加藥穩定的優點。
     為了更清楚地說明磷酸鹽加藥裝置實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了磷酸鹽加藥裝置的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

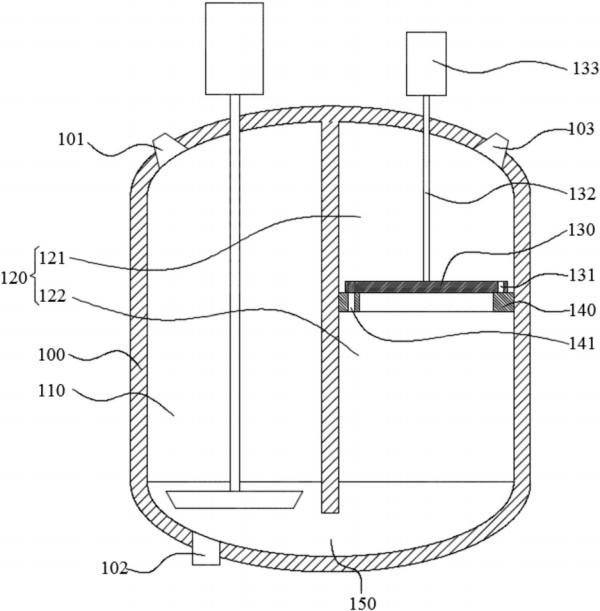

     圖1為磷酸鹽加藥裝置實施例1提供的加藥裝置的一使用狀態的剖視圖；
     圖2為磷酸鹽加藥裝置實施例1提供的加藥裝置的二使用狀態的剖視圖；
     圖3為磷酸鹽加藥裝置實施例2提供的加藥系統的剖視圖；
     圖4為圖3中A處的局部放大圖。
     圖中：001-加藥裝置；002-加藥裝置；003-加藥系統；100-加藥罐本體；101-進水口；102-排液口；103-進藥口；110-一腔；120-二腔；121-三腔；122-四腔；130-隔板；131-開口；132-驅動軸；133-旋轉電機；140-擋板；141-加藥口；142-密封蓋；143-彈簧；150-通道；160-密封板；170-液位計；180-密封圈；190-控制組件；191-紅外線發射器；192-紅外線接收器；200-支架；210-滾輪。
