油品密閉裝車鶴管改進使用及問題分析

      油品密閉裝車鶴管改進使用及問題分析，分析了密閉裝車裝置應用中易出現的問題,介紹了各部件的關鍵技術,該設備運行可靠,操作方便,得到了用戶的普遍好評。
      密閉裝車鶴管裝置是煉廠汽柴油及芳烴等易揮發性產品通過火車槽車裝車出廠的先進設備。該設備具有自動化程度高、計量準確的優點,特別是有利于系統回收揮發的油汽,既減少了效益流失,又防止了油汽向大氣中擴散污染環境,給生產生活提供了安全保障,因而受到廣大煉廠的青睞,在提倡節約型社會的今天,該設備有著廣闊的市場前景。
      一批汽油密閉裝車鶴管,后來根據應用情況對原結構加以改造,將鶴管行程由原來的1.2m,增加至2.4m,設備型號為(H-火車、M-密閉、Z-裝車、100-鶴管通徑、2.4-鶴管行程)。
1、密閉裝車鶴管裝置的構成

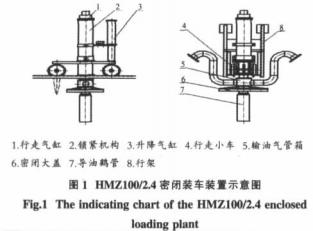

      密閉裝車鶴管裝置如圖1所示,主要由五大部分組成:行走小車、升降氣缸、導油鶴管、密閉大蓋、輸油氣管箱。
2、升降氣缸
      升降氣缸是整套設備關鍵部件,油品裝車鶴管由四節氣缸組成,中間每個氣缸既是其內層活塞的氣缸,又是其外層氣缸的活塞桿,由此組成可伸縮的缸體結構。
2.1合理選擇定位基準
      通過大量試驗,終選擇了以下這套切實可行的方案:即內孔一端用脹胎固定,另一端用悶頭支撐,在確保脹胎與悶頭的中心線與氣缸毛坯的中心線重合的前提下,加工和磨削外圓,使定位基準保持統一。這樣做,不但使定位基面有足夠大的接觸面積和分布面積,使車削和磨削時受力均勻,而且能夠大幅的減少由于加工造成的變形。
2.2裝配結構的技巧
      以上加工方案仍不可避免地造成氣缸變形,為此又在裝配結構上加以改進,以彌補這方面的不足。
      活塞頭與密封套的材質,由20#鋼改成HT200,使得兩者硬度均低于缸體硬度,這樣即使在活塞與缸壁有少量直接接觸時,也不會拉傷缸壁;采用復合青銅帶作導向,將活塞與管壁通過復合青銅帶隔離,避免直接接觸,該青銅帶具有自潤滑功能;合理調整活塞與缸體內孔、氣缸外圓與密封套內孔之間的間隙。經過多次試驗得出,將間隙定在0.45~0.55mm,會有效緩解氣缸的沖擊與爬行現象;合理調整O形圈的壓縮量及密封圈硬度,這兩項參數直接影響了氣缸自身之間的磨擦力,處理得當能有效消除氣缸的爬行現象,且使氣缸不泄漏。經過多次試驗,O形圈的硬度,終定為邵氏硬度65~70,壓縮量定為單邊0.45~0.55mm,材質采用耐油丁睛橡膠或氟橡膠。
      經過改進組裝后的氣缸在額定壓力0.5Mpa作用下,升降運行平穩,基本無爬行和沖擊現象,經過以上改進措施,有效地解決了升降主氣缸存在的主要問題。
3、導油鶴管
      導油鶴管是油品裝車設備的輸油機構,如圖1所示,以前存在鶴管材質強度較差;鶴管節數太多,裝配后外形尺寸過于龐大;加工難度大,加工成本高,在使用過程中經常出現拉出積瘤,毛刺,嚴重者甚至卡死或振裂等問題�，F(xiàn)在采用冷拔成型合金鋁管制作鶴管進一步減輕了設備重量,降低了成本。鶴管的強度雖然滿足了,但鶴管上的擋圈的焊接質量直接影響到鶴管的使用壽命,而鶴管的內擋圈的內焊縫卻因?yàn)榭臻g太小而無法焊接,僅靠外側的一條,焊縫難以滿足強度要求。為此采用內擋圈沿徑向安裝頂絲的辦法,如圖2所示,在內擋圈上圓周均布四點,用φ5圖2頂絲安裝位置示意圖鉆頭鉆透后攻入M6×8項絲,為防止頂絲松脫,M6絲錐只攻頭錐,使項絲與鋁管間采用過盈配合。
4、主氣缸鎖緊器
      主氣缸鎖緊器的作用是在裝油完成后,在氣缸全部上升復位后,通過鎖緊器鎖緊氣缸內層φ25活塞桿,使氣缸在系統停氣后仍然不會因重力而下降。主氣缸需要伸出工作時,鎖緊器打開,并將壓縮空氣輸入到主氣缸頂部推動各節氣缸伸出。
      改進前的鎖緊器通過側面兩個小氣缸將鎖緊機構拉開,這樣結構存在一個缺點,就是當主氣缸上升時,鎖緊器氣缸無氣壓,這時當其中一個氣缸在彈簧拉力作用下復位后,彈簧的拉伸變形減少,拉力隨之減少,此時彈簧拉力有可能不足以使另一側氣缸復位,這樣鎖緊器僅僅是單邊鎖緊,對氣缸的受力情況不利,容易發生事故。
      改進后的鎖緊器僅是一處進氣,進氣時,鎖緊器活塞上錐形面進入鎖緊機構,打開機構的兩半胎,氣缸里鎖緊頭松開,氣缸在氣壓作用下向下伸出。氣缸上升時,主氣缸活塞頭在氣壓作用下沖開鎖緊機構兩半胎,進入鎖緊機構,鎖緊機構在彈簧力作用下,使兩半胎復位,鎖定鎖緊頭,主氣缸掛住,停氣后,主氣缸不會因重力作用下降。
5、行走氣缸
      行走氣缸運行要求平穩,控制要靈活,起停要方便、可靠。改進前,我們采用一只三位四通閥控制,見圖3。
      當閥處于左邊位置時,氣源由P經B進入氣缸,推動活塞運動,被擠壓空氣由A經O進入大氣排出,當打到中間位置時,由于進氣部分空氣未排出,氣體將繼續推動活塞向前運動一小段時間,導致行走小車不能在瞬間停住,從而很難達到理想的�？课恢�,改進后,采用兩個手拉閥予以控制,見圖4,當氣源由P經A進入氣缸,氣壓推動活塞運動,被擠壓空氣由B經O進入大氣排出,當打到中間拉置時,氣源被隔離開,前面進氣部分空氣由A經O進入大氣層,氣缸活塞兩端壓差為0,活塞隨即停止運動,氣缸�？糠浅＜皶r(shí)、準確、可靠。
      油品密閉裝車鶴管,經過對升降主氣缸、鶴管、鎖緊器、行走氣缸等部件的優化,質量得到了明顯的提高。該批64套設備在中國石化分公司投用后,運行可靠,操作方便,得到了用戶的普遍好評。
