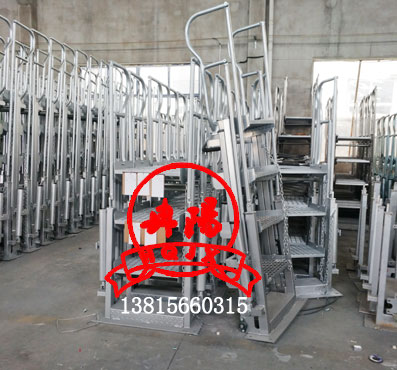

萬向充裝管道系統流體裝卸鶴管及配件SA-3三步梯使用說明

     萬向充裝管道系統流體裝卸鶴管及配件SA-3三步梯使用說明。萬向允裝管道系是由多 個旋轉接頭、
多節管徑相同或不同、長短不一的管道、
管件、球閥、法蘭、快裝接頭、松套法蘭、
防靜電裝置、彈簧缸平衡裝置及定量裝車
控制系統等組成的管道系統，
可實現一組
管道在三維空間完成指定運動。
萬向充裝管道系統也稱為液氨裝卸臂、液
堿裝卸臂、液氯裝卸臂、二甲醚裝卸臂、
液化氣裝卸臂、流體裝卸臂、液體裝卸臂、
鶴管等
。     萬向充裝管道系統流體裝卸鶴管的構成有：立柱、內臂鎖緊裝置、氣相入口法蘭組件、所相內臂、彈簧缸平衡系統、氣相外臂、氣相外伸臂、液相外伸臂、快速接頭、球閥、防靜電裝置、液相外臂、中間連接件、液相內臂、液相入口法蘭組件。
     適應介質:
液氨、液氯、
液堿、液化石油氣、二甲醚、
醇類、
酸類、
烷類、油品等液體和氣體介質。
汽車槽車、火車槽車、槽船、鋼瓶等。
可選附件:
球閥、快裝接頭、松套法蘭、緊急拉斷閥(國產
或進口)、
定量裝車控制系統(含過濾器、流量
計、調節球閥、壓力表、溫度及壓力變送器)等。

     制造標作
中華人民共和國HG/T 21608-96《液體裝卸臂》
設備選材
根據介質可選擇碳鋼、不銹鋼、碳鋼襯四氟、
碳鋼襯PO/PP等。
設備規格
液相管道公稱口徑范圍為DN50- DN200，氣相管
道公稱口徑范圍為DN25-DN100。
設計溫度: -196°C~+ 300°C
設計壓力:
1.0-10MPa。
萬向充裝管道系統流體裝卸鶴管技術特點
用于液氨、液氯、液堿、液化氣、二甲醚等液化危險
品槽車頂部/底部裝卸操作;
可采用手動操作;
平衡可通過彈簧缸來實現;
管道材質為不銹鋼或碳鋼;
接車形式:快裝接頭(汽車)、松套法蘭(火車)
主密封材質為聚四氟Z烯，具有磨損自補償性和自
潤滑性(免加油);
配備防靜電裝置。
可配備客戶需求的其它裝置， 如定量裝車控制系統等。
萬向充裝管道系統的優點:

    ▲安全環保性:杜絕了軟管爆裂類安
全、環保事故發生，確保了裝卸安全。
高效性:提高裝車效率，原裝一輛
汽車2至3小時,現在只需1小時左右。

經濟性:軟管使用壽命為半年至1年，
而裝卸臂卻可達10年以上。

    ▲便捷性:安裝簡便，操作輕便，維
護方便，維修量極小。

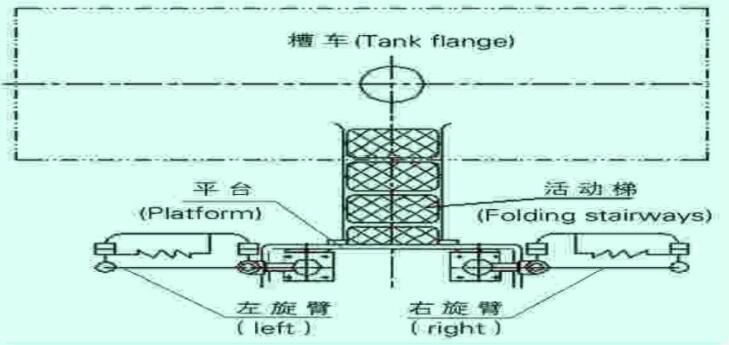

旋向判定法則:
操作人員假想在站臺上，面對槽車，站在已裝好的
活動梯三步梯上(或面對槽車，站在已裝好的裝卸臂立柱前面)，當裝卸臂
在人或活動梯三步梯的左側且裝卸臂呈復位狀態內外臂在立柱的左側時，
此裝卸臂的旋向判定為左側，稱為左旋臂;反之即為右旋臂。
裝卸臂的結構形式選型

1、裝卸低揮發，無危害的液體介質，可選用敞
開式;

2、裝卸易揮發且揮發氣體有回收價值的介質，可
選用有氣體回路的密閉形式;

3、裝卸易燃、易爆、易產生靜電積聚和對環境有
污染、對人體有危害的液體介質，選用有氣體
回路、帶密封帽的形式，并安裝導靜電系統，
用帶分流帽的自動伸縮套管。

4、裝卸液氨、液化氣、二甲醚等液化氣體介質，用雙管
密閉形式;汽車用底部臂，
槽車接口用快裝接頭;火
車用頂部臂，槽車接口用松套法蘭。
裝卸臂的材料選用
材。


一般無腐蝕性的石油化工液體物料通常采用優質碳素鋼管。


需要保持石油化工液體的純凈，防止銹蝕物混入，裝卸臂
管道應采用不銹鋼。

管材:液體物料若直接用于食品工業時，
裝卸臂管道也應采用不銹鋼材料。


常用具有腐蝕性的酸性、堿性物料的裝卸臂選用材料。


硝酸:裝卸臂宜采用不銹鋼管材或襯塑管，若垂管插入槽
車較長時，垂管液可以采用鋁管材。


冰醋酸:可選用耐酸不銹鋼管材料(316L)。


硫酸:
98%硫酸及發煙硫酸采用優質碳素鋼管材。


稀硫酸(80%以下):應采用鋼襯PTFE
管、鋼襯PVC管、
鋼襯PP管等。若垂管需要插入槽車時，插入垂管可采用
PVC管、PP管、PTFE管或玻璃鋼管等。


鹽酸:同稀硫酸物料選材基本一樣。


燒堿溶液(常溫) :
裝卸臂采用優質碳素鋼管
伴熱方式的選用原則
伴熱方式的選用原則：

當裝卸的液體物料其凝固點
高于環境低溫度時,裝卸
的液體物料儲存和輸送應采
取伴熱措施。


●裝卸臂有二種伴熱方式:
蒸汽伴熱、電伴熱
當裝卸的液體物料其凝固點
高于環境低溫度時,裝卸
的液體物料儲存和輸送應采
取伴熱措施。


●裝卸臂有二種伴熱方式:
蒸汽伴熱、電伴熱
。
    ●裝卸臂的選用或采購
確認選用裝卸臂時
應填寫
由制造廠提供的戶調查表
1
制造廠應滿足設計要求,并
向用用戶提供裝卸臂的安裝
尺寸和相關參數。

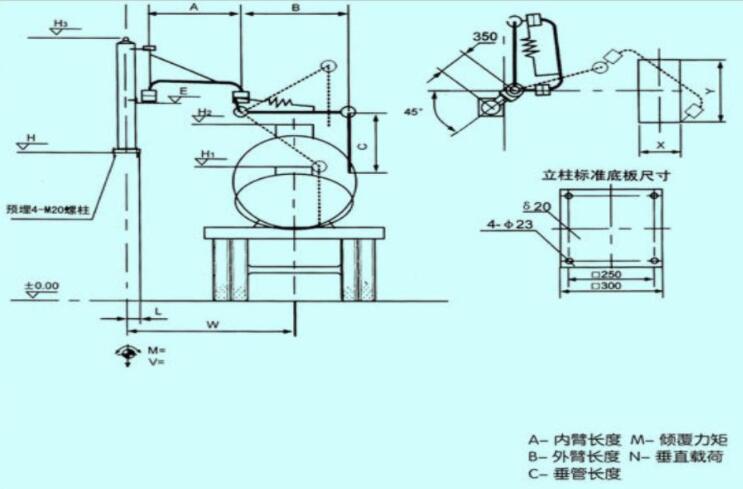

頂部裝卸鶴管包絡線圖

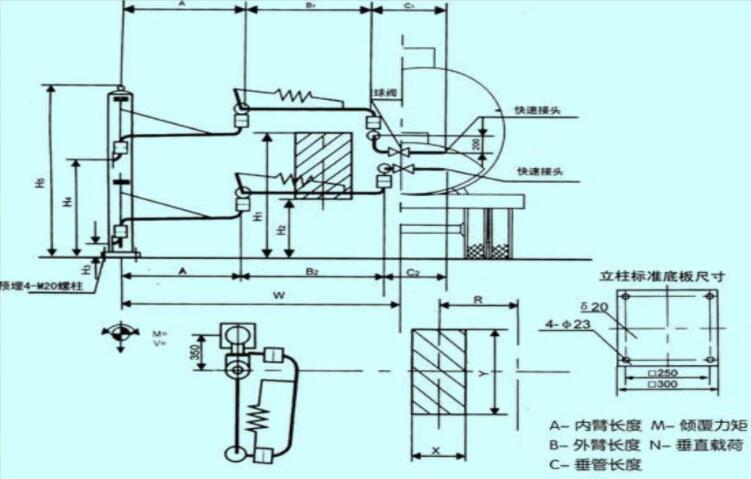

底部裝卸鶴管包絡線圖
