1、磷酸鹽加藥裝置系統組成和工作原理
1.1磷酸鹽加藥裝置系統組成

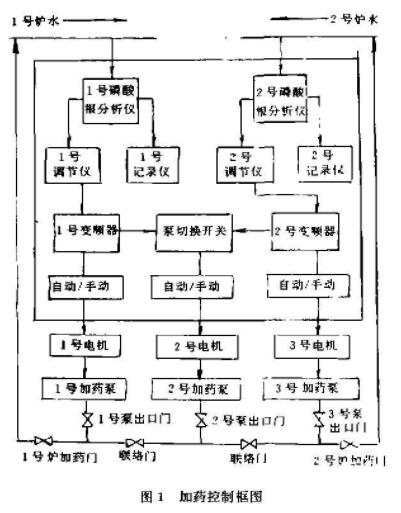

該磷酸鹽加藥裝置主要由磷酸根快速分析儀.智能調節儀、交流變頻器及加藥泵等組成(圖1)。
1)DY9010 磷酸根快速分析儀該儀表由東北電力學院應用化學系研制生產,由于采用廠單片機、流動注射及蝙動泵等先進技術.具有運行可靠、測量準確.試劑耗量小、維護量小等特點。
技術參數為:
測量范圍:0~20 mg/L PO1-:
分析速度:1次/2min;
測量精度:RSD<3.0%;
試劑耗量:1.5L/月;
水樣溫度:<40C ;
環境溫度:<40C ;
輸出:DC 0~ 10、4~20 mA、DC 0~ 10
mV.0~5 V ;
顯示;LED數碼管四位顯示。
重量:3.3 kg;
水樣流量:> 2ml/min.
2)HFC一VWA5.5 HBU變頻調速器。
技術參數為;
適配電機:<4kW交流電機:
輸入電源:三相380~415 V士10%、50Hz:
輸出電壓:一相380~460V .0.5~ 360Hz:
輸出電流:8.6 A;
重量:6.6 kg。
1.2
磷酸鹽加藥裝置工作原理
本磷酸鹽加藥裝置以磷酸根分析儀作為檢測儀表。當
爐水中磷酸根含量發生變化時,磷酸根分析儀
送出與磷酸根依度相對應的0~10mA電流信
號,輸入調節器中.與調節器中預先設定的磷酸
根濃度進行比較.將控制信號輸出至變頻器,后
者按控制信號的大小將三相380 V,50 Hz交流
電源變?yōu)橄鄳?yīng)頻率及電壓的三相電源,送至交
流電機,以改變電動機轉速.從而改變往復泵的
往復頻率、使?fàn)t水的磷酸根濃度保持在設定范
圍內。
本磷酸鹽加藥裝置采用兩臺控制儀及三臺加藥泵。1
號、3號磷酸鹽泵常開,2號泵備用。當1,3號泵
出現故障時,可通過控制柜上的轉換開關扇動
備用泵向爐內加藥.同時設有自動/手動切換開
關,當自動調節系統出現故障時,可切換至手

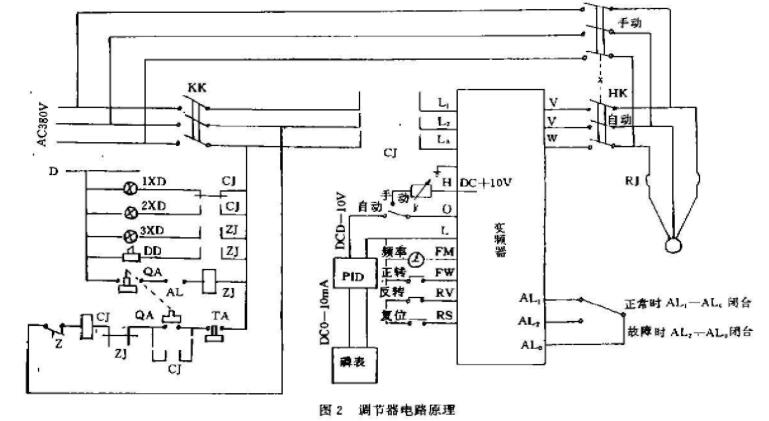

動。電路原理如圖2所示(以2號爐為例)。
2、磷酸鹽加藥裝置系統調校
2.1磷酸鹽加藥裝置參數設定
磷酸鹽加藥裝置參數設定對自動調節系統投入運行十分重
要.設定恰當與否將直接影響自動調節的效果，
但由于影響磷酸根濃度的因素較多.難以準確
測試.因而采用經驗法對系統參數進行設定。
1)磷酸鹽泵行程
未裝自動調節時.磷酸鹽泵行程一般調節
在30%~50%之間即可達到機組對磷酸根濃
度的要求,因此取50%行程。
2)調節器參數
由于磷酸根濃度是一多容且滯后大的對
象,初始PID設定為:δ取80% .T取5 min、TD
取1min.采樣周期4min.。
3)變頻器參數
低頻率:10 Hz;高頻率:50 Hz。
4)磷酸根濃度給定值:5.6 mg/I。
2.2磷酸鹽加藥裝置系統調校
1)磷酸根分析儀
作為自動調節裝置的檢測儀表.磷酸根分
析儀必須準確可靠.因此每次啟動必須用3
mg/L和7mg/L的標樣進行兩點標定.然后用
常用濃度標樣進行檢驗，合格后投入運行。
2)試投調節器
當爐水中磷酸根濃度接近5.6 mg/L時，
將手動/自動開關置自動,觀察磷酸根濃度的變
化過程。若調節過程緩慢或偏差過大,應適當修
改相應的整定參數,當出現異常時、應立即切除
自動.進一步檢查.然后再次試投。
3)擾動試驗
調節器 投運后,為鑒別調節過程是否滿足
要求.并修改整定參數.必須對系統進行如下的
擾動試驗:切除自動。將磷酸鹽泵行程調至
80%。當磷酸根濃度達到7.3mg/L時,將磷酸
鹽泵行程調回50%.并立即投入自動.觀察調

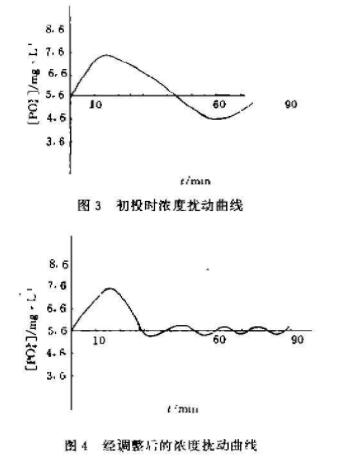

節過程及記錄儀錄下的擾動曲線(圖3),由曲
線可以看出磷酸根濃度經過幾次波動后才回
到原來的數值.說明有過調現象.應增大調節器
比例帶8。同時由曲線可以看出.磷酸根濃度需
經過較長時間才能恢復到原來的數值.說明積
分時間偏大,應調小8。經過幾次調整后,磷酸
根濃度變化如圖4所示，說明達到了比較滿意
的調節效果,系統可以正式投入運行。調節器
終參數為:δ- 100% .T,- 3 min.To=2 min、周
期=2 min。
3、磷酸鹽加藥裝置運行維護
磷酸鹽加藥裝置的運行質量與維護水平有直接聯系，
要求儀表工作人員有較高的技術水平和良好敬
業精神,同時應制訂完善的設備維護計劃。運行
和維護的土要參數是磷酸根分析儀。
1)每口檢查儀表指示值.水路、藥路等系
統是否泄漏.水樣疏量是否達到儀表要求。
2)每十五天用7mg/L標樣進行校驗。當
|測量平均值一標祥值>1.0時.必須對儀表
進行重新標定。并將所有閥管移動次位置。
3)每月用3mg/L和7mg/L兩種標樣對
儀表進行標定，并更換一次泵管。
4)長期停機時,用高純水對所有管路進行
10min沖洗,從閥上取下所有管路。打開蠕動
泵泵管壓蓋.將泵管釋放開。
自動調節裝置的其它部分如變頻器、調節
器、柱塞泵等設備般尤需特別的維護。
4、磷酸鹽加藥裝置自動調節系統的改進
隨著機組容量的增大，對鍋爐水質的要求
越來越高。常規的磷酸鹽處理法巴尤法適應大
容量機組對爐水水質的要求，必需采用協調
pH-PO,處理方式方能滿足機組的要求。其要
點是使?fàn)t水的R值([Na]/[PO,])維持在2.2
~2.85范圍內。
協調pH-磷酸鹽處理是一個很復雜的過
程。主要原因是影響R值的因素很多，如負荷、
排污量、水質、溫度,爐內狀況等。對于這一-過程
難以用數學模型描述。同時由于表計測量的滯
后和磷酸根表測量的周期性(非連續性).用--
般調節器已無法達到要求。必須采用.種能夠
對偉工作參數白動尋找的智能型模糊挖制
器.才能從根本上解決以提高系統的精度和可
靠性。
目前這種爐水磷酸鹽協調處理的自動磷酸鹽加藥裝置。并已應
用于電廠效果良好。
國產磷酸根分析儀的精度、可靠性、分析速
度等方面已有了很大的提高,有的指標已超過
了世界發達國家同類產品。同時交流變頻技術
和智能模糊控制技術的應用,使磷酸鹽自動加
藥裝置達到了比較完善的水平。如果能在電力
等行業推廣應用,必將產生巨大的經濟效益和
社會效益。
