低溫拉斷閥產品說明(含分類、基本參數、設計與結構與材料)
㈠低溫拉斷閥產品分類

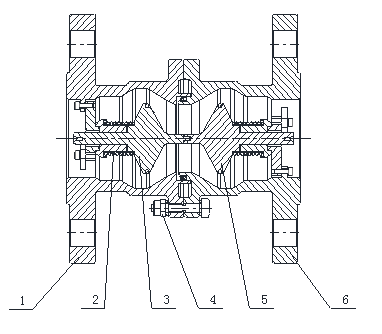

船用低溫拉斷閥目前常用的主要有兩種結構型式：致斷螺栓式和拉索斷開式，其中致斷螺栓式應用較多，低溫拉斷閥兩端設有單向閥，兩端通過致斷螺栓連接，當拉斷閥受到的拉力大于致斷螺栓的設定拉力值時，致斷螺栓瞬間斷開，單向閥在彈簧作用力下瞬間關閉，確保拉斷閥不泄漏。典型結構型式如圖1所示。
1—左閥體；2—彈簧；3—左閥芯；4—致斷螺栓；5—右閥芯；6—右閥體。
圖1 致斷螺栓式拉斷閥典型結構示意圖

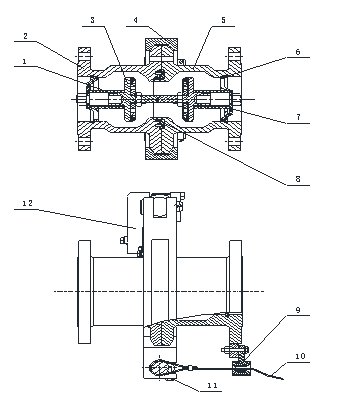

拉索斷開式拉斷閥兩端連接采用卡箍形式，內有安全銷固定，拉索通過拉斷安全銷使卡箍脫開從而實現拉斷閥脫離。典型結構型式如圖2所示。
1—預緊彈簧；2—左閥體；3—閥芯組件；4—卡箍；5—右閥體；6—孔用檔圈；7—閥芯限位；8—密封；9—繩導向；10—繩組件；11—安全銷；12—卡箍座。
圖2 拉索斷開式拉斷閥典型結構示意圖
㈡低溫拉斷閥基本參數
低溫拉斷閥的基本參數包括公稱尺寸、公稱壓力、設計壓力、設計溫度和拉斷力。對于致斷螺栓式拉斷閥，考慮到國內現狀和技術發展趨勢，標準將致斷螺栓式拉斷閥公稱尺寸系列確定為DN25、DN40、DN50、DN80、DN100和DN150。公稱壓力選定PN16，設計壓力相應確定為1.6MPa。設計溫度確定為-196℃～85℃。*大軸向拉斷力即低溫空載時的拉斷力一般設定為不超過連接軟管抗拉強度的2/3。
對于拉索斷開式拉斷閥，比致斷螺栓式拉斷閥規格相對較大一些，將其公稱尺寸系列確定為DN25～DN250。關于公稱壓力、設計壓力與設計溫度與致斷螺栓式確定依據相同。拉斷力以卡箍結構中的安全銷被拉斷時的力為設計準則。
㈢低溫拉斷閥設計與結構
由于拉斷閥工作于-162℃的超低溫狀態，表面冰層厚度參照ISO21593:2019《船舶與海上技術液化天然氣加注干式快速接頭技術要求》的規定。防靜電結構設計要求參照GB/T 24925—2010《低溫閥門技術條件》的規定。拉斷閥自斷開至兩端完全封閉即完全關閉時間確定為一般不超過3s。
㈣低溫拉斷閥殼體壁厚
關于殼體*小壁厚，DN25參照GB/T12235—2007《石油、石化及相關工業用鋼制截止閥和升降式止回閥》的要求，DN50～DN250參照GB/T26640—2011《閥門殼體*小壁厚尺寸要求規范》的要求，與相關標準協調一致。
㈤低溫拉斷閥主要零部件材料
考慮到耐腐蝕性，拉斷閥殼體、閥芯等主要零部件材料選用06Cr17Ni12Mo2（316）或同等級別的奧氏體不銹鋼鍛件，與ISO21593:2019《船舶與海上技術液化天然氣加注干式快速接頭技術要求》協調一致。緊固件、密封件根據其適用的工作壓力和溫度按GB/T24925《低溫閥門技術條件》規定的材料要求選用。
㈥性能及其試驗方法
低溫拉斷閥拉斷閥的性能主要包括流量、壓力損失、強度、常溫密封性、低溫密封性、低溫拉斷性能、拉斷密封性、耐跌落性能、復位操作性能、耐低溫高壓沖擊性能和耐火性能等。
