底部裝車鶴管旋轉接頭用途：
適合于原油、重油等需蒸氣掃線的粘性液體的火車槽車底裝卸，也可用于輕質液體的底部裝卸。

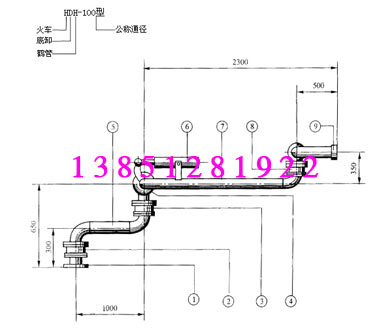

底部裝車鶴管旋轉接頭型號說明：
（1）接口法蘭 （2）基礎回轉器 （3）水平回轉器（4）擺動回轉器 （5）水平管 （6）平衡器（7）升降臂 （8）頭部回轉器 （9）接頭
主要特點：
1）此用壓簧平衡，操作省力，安全。底部裝車鶴管旋轉接頭。2）工作范圍大，與火車槽車或汽車罐車的對接非常方便。
技術參數：
（1）HDHl00，HDHl25適用于火車槽車，底部裝車鶴管旋轉接頭本身帶有螺紋接頭。其尺寸為：M130×3及M140×6，法蘭接頭則直接在Φ108×4的管道上。安裝接口法蘭距鐵軌中心 2.5～3.5米，推薦3.0米。接口法蘭安裝高度應比鐵軌面低0.4米。多臺安裝時，間距6.25米為宜。
（2）QFH80型適用于汽車罐車，其結構尺寸均比圖示的小，與汽車的接頭需用戶提出后定制。接口法蘭可直接連接在Φ89×4.5的管道上。接口法蘭距汽車行駛中心線2.1米，推薦3.0米。接口法蘭安裝時應比地面低0.2米，這時更好操作。多臺安裝時，間距大于1.3米為宜，這樣互不干涉。
（3）上述推薦數據是以火車槽車G17，汽車罐車5～10 m3。為基礎，若車型差別太大，需作局部修正。
（4）可根據用戶特殊要求對底部卸車鶴管幾何尺寸及材質作修改。
（5）未注明時，接口法蘭按HG20593-97中PN1.0MPa交貨。
